Spiralbindingsspolestørrelser: Diameter, stigning og ryglængde for produktionskøbere





Plast- og metalspiralspole er produceret i et arbejdsområde fra 6 mm til 50 mm. Hos YPS dækker dette udvalg bogblokke fra omkring 30 ark op til 444. Den kommercielle virkelighed er smallere end kataloget: De fleste notebook-, planner-, skitsebøger og manuelle ordrer ligger mellem 8 mm og 20 mm.



Én definition før tabellen, fordi det er den mest almindelige kilde til forveksling mellem-leverandører.Alle diametre nedenfor er nominel indvendig diameter (ID), som er industriens konvention for spoleforsyning og det grundlag, som vi citerer, prøver og inspicerer på. Udvendig diameter varierer med filamentmåleren selv ved identisk ID, så en spec, der angiver OD uden at angive måler, er faktisk ikke en spec. Hvis en tidligere leverandør citerede dig på OD, skal du konvertere før du sammenligner.

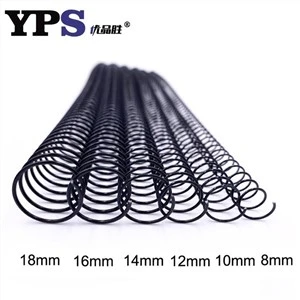

Tabellen nedenfor er diagrammet over spiralbindingsspolestørrelser, vi citerer imod, i mm og tommer.



Nominelt ID	Tommer (ca.)	Bogbloktykkelse	Kapacitet @ 70-80gsm	Kapacitet @ 120gsm	Typisk format
6 mm	1/4"	~3 mm	25-30 ark	18-22 ark	Lommesedler, A6
8 mm	5/16"	~5 mm	35-45 ark	26-32 ark	A6/A5 slank journal
10 mm	3/8"	~7 mm	55-65 ark	38–45 ark	A5 planlægger
12 mm	1/2"	~9 mm	70–90 ark	50-62 ark	A5/B5 notesbog
14 mm	9/16"	~11 mm	90-110 ark	62–78 ark	B5 notesbog
16 mm	5/8"	~13 mm	110–130 ark	78–92 ark	A4 projektmappe
20 mm	3/4"	~17 mm	140–170 ark	100-120 ark	A4 skitsebog, indbundet journal
25 mm	1"	~22 mm	190–220 ark	132–155 ark	Manual, kogebog
32 mm	1-1/4"	~28 mm	250–290 ark	175–205 ark	Referencemanual
40 mm	1-9/16"	~35 mm	320–370 ark	220–260 ark	Teknisk binder
50 mm	2"	~44 mm	400–444 ark	280–310 ark	Maksimalt praktisk

Læs 120gsm kolonnen mod 80gsm kolonnen, og størrelsesproblemet bliver indlysende. En 200-arks A5-notesbog på 70 g/m2 kontorpapir og de samme 200 ark på 120 g/m2 cremepapir er to forskellige bøger, og de har ikke samme spiralbindingsspolestørrelse. Den første lander på 25 mm, den anden på 32 mm. Det er her, premium brevpapirtrusser går galt oftest, fordi sideantallet bliver låst i designfasen, og papiret bliver opgraderet i prøvetagningsfasen, og ingen besøger rygraden igen.



Hardcover-formater sammensætter det. Et stivt bræt tilføjer typisk 2-4 mm til blokken afhængigt af brættets vægt, vende-ind og endepapirkonstruktion, hvilket er grunden til, at det samme sideantal i en hardcover-skal rutinemæssigt har brug for en større spolestørrelse til en hardcover-notesbog end dens softcover-tvilling. Mål den færdige skal i stedet for at antage stigningen. Hvis du matcher en diameter til en specifik produktfamilie,spiral spiral sortiment og lagerfarverangiver, hvad der holdes mod hver størrelse.





Standardmetoden er så vidt den rækker fornuftig. Læg hele bogblokken fladt, omslag, afslutningspapirer og eventuelle medfølgende indlæg, uden tryk fra din hånd, mål tykkelsen, tilføj 1/8 tomme, konverter til millimeter, rund op til den nærmeste tilgængelige størrelse. En 5/16" stak plus 1/8" giver 7/16", hvilket er 11,11 mm, hvilket runder af til en 12 mm spole.



De fleste offentliggjorte størrelsesdiagrammer, inklusive den, antager 20 lb-binding. Det er denne antagelse, hvor reglen under-specificerer belagt og tungt papir. Der sker to ting med tungere papir. Det komprimerer mindre under målehånden, så det løse mål er tættere på den sande tykkelse, og slækken har mindre slæk indbygget. Og den modstår at bøje mere ved punch-linjen, så siderne har brug for mere plads inde i løkken for at rotere frit i stedet for at kæmpe mod hinanden ved rygsøjlen.Vores egen prøveudtagningsregel for en spiralspolebindingsstørrelse på 120–160 g/m2 ubestrøget tekstpapir er at tilføje 3/16" i stedet for 1/8", og runde derefter op.



Det er et udgangspunkt for første prøver, ikke en universel konstant, og vi måler stadig den fysiske dummy, før vi frigiver en spec. Fire input flytter det:



Papirtykkelse betyder mere end gsm, fordi to 120gsm ark fra forskellige møller kan variere med 15% i bulk. Coatede eller laminerede dæksler skal tælles tillæg en gang til, da overfladen næsten ikke har nogen sammentrykkelighed, og dækslerne roterer mest. Stive plader skal have deres egen målte tykkelse tilføjet før godtgørelsen, ikke foldet ind i det. Og enhver blok med et faneindeks eller en gatefold-indsats skal have den tykkeste sektion målt, ikke gennemsnittet, fordi spolen skal klare det værste tilfælde, og en størrelse, der passer til gennemsnittet, vil binde ved fanen.





Hvor blokken løber forbi formatets praktiske loft, vores note vedrdet maksimale sideantal en spiralspole kan holdedækker, hvor spole holder op med at være den rigtige struktur.



Der er et andet-ordreproblem, der kun vises i volumen. Hvis blokken udstanses, før den trimmes firkantet, bliver enhver skævhed låst permanent, og på tværs af firs ark er en én-millimeters afdrift synlig som et ujævnt mellemrum langs den færdige rygrad. Spolen sidder fint, men bogen læses som en defekt. Klip først, stans derefter, og lad digitalt printede ark afkøle før trimning, fordi varmt tonerpapir krøller lige nok til at give en falsk firkant.





Pitch er hulafstanden på stansen, skrevet som huller-per-inch: 4:1, 5:1, 3:1, 2:1. Det skal matche spolen nøjagtigt. Der er ingen delvis kompatibilitet og ingen løsning. En 4:1 spole vil ikke gevindskære en 5:1 udstanset blok, og tvinger den til at fange spiralen, river arket i stykker og belaster indføringsrullerne.



Det, der bliver underforklaret, er, at pitch også dækker dine tilgængelige spiralbindingsspolestørrelser, og årsagen er geometrisk snarere end kommerciel. Efterhånden som hullerne bevæger sig tættere på hinanden, skal spolens spiralvinkel stejle for at bevæge sig den samme afstand pr. omdrejning, og en stejl spiral på en filament med stor- diameter vil ikke trænge rent gennem et lille hul. Det er grunden til, at 4:1 bærer hele rækkevidden til 50 mm, mens 5:1, som er tættere viklet og ser renere ud på en færdig rygrad, topper omkring 22-25 mm og går i stå ved ca. 180-200 ark. Hvis din produktlinje indeholder noget, der er tykkere end en tomme, fjerner 5:1 denne vare fra dit katalog på den dag, du standardiserer.



Antal huller på en bogstavbindingskant er industri-standard og identiske på tværs af producenter: 43 eller 44 for 4:1 afhængigt af margen, 55 for 5:1, 32 for 3:1, 21 for 2:1. Vores eget 4:1-værktøj udstanser et 4 mm rundt hul på en 3,35 mm rund hul på 3,35 mm. 8,47 mm centre, hvilket gør det muligt for en printer, der allerede er værktøj til dobbelt-sløjfe, at køre spole på den samme matrice uden en anden investering i stansning. Bekræft din matrices huldiameter såvel som dens pitch, før du bestiller, fordi en 4:1 pitch-match med et underdimensioneret hul stadig forsinker isætningen.



Den indvendige margin er en del af banebeslutningen og bliver behandlet som en eftertanke. En halv tomme er det praktiske minimum på indbindingskanten; 0,625" er sikrere for alt, der vil blive vendt dagligt i et år. Indstil det i layoutskabelonen før design, ikke efter, ellers tager punchen en bid af dit kunstværk.



Hvis du vælger mellem de to standardpladser i stedet for at arbejde inden for en, du allerede har forpligtet dig til, vil vores opdeling afhvordan man vælger en spoleafstand til en printoperationdækker maskinsiden af ​​den beslutning.





Diameter og tonehøjde bliver diskuteret. Længde bliver antaget, og så ankommer en container skåret til bogstav, når produktet er A4.



Spolen løber omkring en tomme længere end bindingskanten, og efterlader cirka en halv tomme i hver ende til skæring og krympning. Den ene tomme er den del, der bliver tabt fra spec-ark, og det er grunden til, at det er en ufuldstændig spec at angive spiralbindingsspolestørrelser uden en skåret længde. Brevet har en 11-tommers indbindingskant, så spolen er 12 tommer. Legal har en 14-tommers indbindingskant, så spolen er 15 tommer. A-serien har brug for sin egen aritmetik snarere end en ny kejserlængde, og den forskel, der falder folk i øjnene, er, at formatdimensionen er papirkanten, ikke spolen.



Format	Indbindingskant	Coil skåret længde
A4 (portræt)	297 mm	320-325 mm
A5 (portræt)	210 mm	235-240 mm
B5 (portræt)	250 mm	275-280 mm
A6 (portræt)	148 mm	173-178 mm
Bogstav	279 mm (11")	305 mm (12")
Legal	356 mm (14")	381 mm (15")



Specielle længder fra 9" til 48" kan produceres på bestilling, og 36" lager findes præcist, så et binderi kan skære til alt, hvad jobbet har brug for. Mismatchet, når det sker, kommer til overfladen ved indsætteren i stedet for ved varer-i, hvilket betyder, at det dukker op, efter at papiret allerede er udstanset.



For-klip versus spool er den anden længdebeslutning, og svaret opdeles efter operation i stedet for at løses i én anbefaling.



For et trykkeri, der kører blandede korte job på tværs af mange formater, er spool det rigtige opkald på næsten ethvert volumen, forudsat at linjen har-skæring og krympning på stedet. Du skærer, hvad jobbet har brug for, og du holder op med at opretholde separat beholdning for hver diameter-og-farvekombination. Printmanagere beskriver denne beholdning som en ægte driftsbyrde, hver størrelse mod tre eller fire farver, der alle kræver nøjagtige lagerbeholdninger. Den konto kommer fra en trådbindende tråd snarere end en spole, og den overføres, fordi lagerproblemet er identisk; udstyrskonklusionerne i samme tråd overføres ikke så rent (PrintPlanet).



Programmer i fast-format vender svaret. På tværs af YPS-kunder, der kører to eller tre stabile SKU'er, bliver pre-skæring den billigere mulighed et sted omkring 200.000 bøger om året, selvom dette tal er en observeret tærskel fra vores egen ordrebog snarere end en bærbar konstant. Om det holder for dig afhænger af fem input: SKU-antal, farvetælling, skæring af arbejdsfrekvens på format,{6} overgangshastighed pr. linje. Vi vil køre pausen-af dine egne numre, hvis du sender dem; en tærskel, der er angivet uden disse fem variabler, er et gæt med decimaltegn.



For et binderi, der fodrer en fuldautomatisk indsætter, bestemmer maskinen normalt, fordi de fleste automatiserede linjer er bygget op omkring ét fremføringsformat, og eftermontering af den anden side er sjældent værd at spare. Hvor et job har brug for en diameter eller en længde uden for de kejserlige standarder, er voresmetal spiral spole rækkeer skåret til formatet i stedet for til standard.





To af disse stopper linjen med det samme. Tre undslipper endelig inspektion og kommer i kundens hænder uger senere, hvorfor de ankommer som reklamationer i stedet for efterbearbejdninger. De er angivet her i nogenlunde hyppighed.



Underdimensioneret diameter, afrevne huller. Feltfejl.En spole valgt til lige knap at lukke giver en stram, ryddelig-ryg og en bog, der kæmper mod læseren. Friktionen koncentreres ved hulkanten, værst nær omslagene, hvor papiret er stivst, og hullerne rives gradvist. Bogen fejler ikke på dag ét, hvilket netop er problemet: den fejler efter distribution.



Vi omarbejdede et job i 2024, der er den rene version af denne fiasko. Et europæisk papirvaremærke specificerede 20 mm for en 160-ark A5-journal, korrekt beregnet på 80 g/m2, opgraderede derefter tekstbeholdningen til 120 g/m2 creme og beholdt spolestørrelsen, fordi sideantallet ikke var ændret. Tekstblokken gik fra cirka 16 mm til cirka 24 mm, og hardcover-skallen tilføjede yderligere 3 mm ovenpå. Spolerne lukkede, prøverne passerede, og de første returneringer kom tilbage omkring uge syv med tårer, der strålede ud fra de øverste tre huller på forsiden. Den korrigerede spec var 32 mm, dimensioneret på den målte 27 mm skal-og-blok i stedet for på antallet af ark. Det enkelte ubesvarede trin, genmåling efter et papirskift, er den mest almindelige vej til en forkert spiralbindingsspolestørrelse, vi ser.



Overdimensioneret diameter, løs blok. Feltfejl.Det omvendte af ovenstående, og årsagen til problemer med overdimensionerede spiralbindingsspoler bliver afvist som kosmetiske. Sider flytter sig for meget inden for rygsøjlen, blokken sidder aldrig firkantet, og produktet kan læses som billigt i hånden, selvom intet teknisk er i stykker. På et præmieprispunkt er dette et afkastspørgsmål.



Pitch uoverensstemmelse. Linjestop.Umiddelbart og indlysende, og næsten altid en købsfejl frem for en produktionsfejl, introduceret, når en anden leverandør er kvalificeret på diameter alene.



Crimpfejl. Linjestop eller feltfejl, afhængigt af årsagen.Spolen snurrer frit og går til sidst ud af blokken. Årsagen er enten ingen ende-krympning eller en krympning, der ikke holdt, og rettelsen er et specifikationskrav snarere end et materiale: angiv, at begge ender skal krympes eller lukkes, og angiv, hvem der bekræfter det. Der hvor krympningen kommer tilbage til størrelse er filamenttemperering, da en spole dannet for hårde revner ved krympningen og en dannet for blød slapper af.



Dækslet revner i rygsøjlen. Feltfejl.Ofte skylden på spolen og næsten aldrig forårsaget af det. Stivt dæklag revner langs stanselinjen under gentagen 360 graders rotation. Svaret er et lettere dækbræt eller en rillelinje en halv tomme fra bindingskanten, ikke en anden diameter.



En sjette tilstand hører til her, selvom den strengt taget ikke er en størrelsesfejl: en blotlagt rygspole er strukturelt sårbar, kan knuses under transport, kan ridse, hvad den end er pakket mod, og er ubehagelig at gribe, en begrænsning, der er anerkendt i patentlitteraturen om notebook-konstruktion (USPTO ansøgning via Justia). Diameteren er det, der bestemmer, hvor langt spolen står stolt af blokken, så overdimensionerede forbindelser knuser risikoen i kartonen. Hvis dit produkt sendes løst i stedet for at krympe-indpakket, er det et reelt input til størrelsesbeslutningen.



Flere af disse sporer tilbage et skridt videre, til selve stansen i stedet for spolen, da hultype, margin og papirvægt alle skal overleve lukkekraften. Den grund er dækket af vores opdeling afkøb af for-hullet papir kontra boring i huset.





Her er den variabel, som nominelle spiralbindingsspolestørrelser skjuler, og den, der mest sandsynligt forklarer en uforklarlig jam-hastighed.



To fabrikker kan både sende spole, der sælges som 12 mm og afvige med tre til fem tiendedele af en millimeter i faktisk dannet ID, med yderligere variation langs en enkelt spole, hvis formningsspændingen ikke holdes."Compliant" udfører stille arbejde i den sætning, fordi der ikke er nogen bindende international dimensionel standard for plastspole, som der er for fastgørelseselementer; compliance betyder normalt overholdelse af den pågældende leverandørs egen tegning. Manuel indføring absorberer let spredningen. Et håndfodret-binderi absorberer det. En automatiseret indsætter med en fast tilførselsgeometri gør det ikke, og selvom ældre maskiner kunne køres en størrelse op, vil den nuværende generation af spoleindsættere, vi ser på kundelinjer, ikke acceptere det.



Så det nyttige spørgsmål under leverandørkvalificering er ikke "laver du 12 mm", men "hvad er din tolerance på 12 mm, målt hvordan og på tværs af hvor mange spoler." På vores linjer er svaret ±0,15 mm på dannet ID ved eller under 20 mm og ±0,25 mm over det, taget med en kalibreret stiftmåler sat i hovedet, midten og halen af hver spole i stedet for på en enkelt prøve. Pitch verificeres i samme gennemløb ved ±0,1 mm på tværs af ti på hinanden følgende sløjfer, fordi pitch-afdrift er det samme, fordi pitch-afdriften er den samme. stedet. Målere omkalibreres kvartalsvis, og resultaterne registreres pr. batch i vores ISO 9001-certificerede kvalitetssystem, som styrer, hvordan vi måler og registrerer i stedet for at diktere selve tolerancen. Batch-registreringer er tilgængelige på anmodning mod en specifik ordre.



Disse bånd er, hvad en fabrik kan holde, når den ekstruderer sin egen filament, fordi diameter, dannelsestemperatur og spolespænding alle giver resultatet, og en leverandør, der køber filament og kun danner det, kontrollerer en af ​​de tre. Det er den praktiske forskel bag enhver påstand om størrelsestolerance på spiralspolebinding, du sammenligner mellem producenter.



To konsekvenser følger. Først skal du genkvalificere dig fysisk, når du skifter leverandør, selv ved identisk nominel størrelse og tonehøjde: kør en prøvespole på din egen linje, ikke på leverandørens, og mål på tre punkter langs den i stedet for én gang. For det andet, hvis du kører et bredt diameterområde, er standardisering af din produktlinje til færre spolestørrelser en omkostningsreduktion i sig selv før enhver enheds-prisforhandling, fordi det betyder færre omstillinger, mindre lagerbeholdning og færre muligheder for, at den forkerte boks kan nå frem til maskinen.





Alt ovenfor er ingeniørarbejde. Den sidste del er det ikke, og det er den del, der adskiller en notesbog, der konkurrerer på prisen, fra en, der kan holde en premium-position på samme sideantal.



Rygsøjlens proportion er en visuel vurdering. En spole, der er et trin overdimensioneret, lyder som løs og provisorisk; korrekt størrelse, den samme rygsøjle lyder som bevidst. Den samme effekt gælder for afstand, da bred hulafstand på et element med lille -diameter ser tyndt og undervægtigt ud, hvilket er grunden til, at tonehøjdebeslutningen har en æstetisk dimension, som ingen lægger i et spec-ark. Denne dom har kommerciel vægt bag sig: spiral- og twin-løkkeformater tegner sig tilsammen for omkring en tredjedel af papirnotebook-omsætningen (Mordor intelligens).





Farve interagerer med diameter på en måde, der fanger mærker ud. En farve matchet ved 12 mm vil ikke nødvendigvis læses identisk ved 20 mm, fordi mere filamentmasse ændrer, hvordan pigmentet læser under lys. Vores egen kontrol er at godkende tilpassede spiralbindingsspolestørrelser som en familie snarere end mod en enkelt reference: én fysisk prøve pr. diameter i SKU-området, vurderet under D65 mod den samme masterchip, underskrevet af kunden, før nogen af ​​dem går til bulk. Galvaniseret og perlemorsfinish er mere følsom over for dette end solide farver. Den samme familielogik løber gennem hvert trin i en brugerdefineret build, som vi går igennem fra ende til andenhvordan brugerdefinerede notesbøger faktisk laves.





En komplet spolespecifikation har syv felter. Manglende nogen af ​​dem betyder, at fabrikken gør en antagelse på dine vegne. Den sidste kolonne er den, købere normalt skal bede om separat: hvor hvert felt flytter din enhedspris. Retning er pålidelig; størrelsen er anførselstegn-afhængig og bevæger sig med volumen, materiale og farve.



Felt	Hvad skal oplyses	Almindelig udeladelse	Omkostningsretning
Diameter	Nominel ID i mm, plus målt bloktykkelse	Angivelse af diameter uden papirvægt	Stiger med størrelsen; materiale-drevet
Tolerance	Holdt band på dannet ID	Efterladt helt usagt	Strammere end standard tilføjer QC-tid, ikke materiale
Pitch	4:1, 5:1 eller 3:1, tilpasset til hul- og huldiameter	Antages at være 4:1	4:1 laveste; 5:1 og 3:1 har en ikke--standardpræmie
Afskåret længde	Præcis mm, eller spole med skåret spec	"A4" uden en figur	Ikke-standardudskæringer er en opsætningsomkostning, ikke pr.-enhed
Materiale	PET, PVC eller nylon-belagt stål	Overladt til pris	Størst spredt på dette bord
Farve	Pantone eller godkendt prøve, pr. diameter	Kun godkendt i én størrelse	Lagerfarver neutrale; tilpasset matchning tilføjer et batchminimum
Slutafslutning	Crimp eller kasket, begge ender, hvem verificerer	Antaget	Marginal på spoleforsyning; meningsfuldt, hvis vi binder



Send det, og en fabrik kan citere imod det uden et opdagelsesopkald. På vores side løber minimumsordre omkring 1.000 stykker pr. farve pr. størrelse, normal produktion er 7-15 dage, når specifikationen er låst, og prøver sendes gratis med fragtafhentning specifikt, så du kan kvalificere diameter og pitch på din egen kuvertør, før du forpligter dig til volumen. YPS driver 150 medarbejdere fordelt på 20.000 m² i Dongguan, og leverer papirgrupper, herunder Leo Paper Group og Haiphong Stationery, med hver batch kontrolleret for farve, tonehøjde og løkkeantal; strømfabrikscertifikater og testrapporterudgives i stedet for beskrevet.



Hvis du angiver engros-spiralbindingsspolestørrelser og -farver til en ny produktlinje,sender os bogen spec for en prøve, format, papirvægt, sideantal, pitch og målfarve, får en fysisk spole på din linje inden for en uge.





Har dit program brug for en diameter, længde eller farve uden for det, der er på lager, kan voresbrugerdefineret spole og notebook udviklingsservicedækker over, hvad der kan bygges på bestilling.
